Армирование фундамента своими руками: схемы, диаметр арматуры и вязка

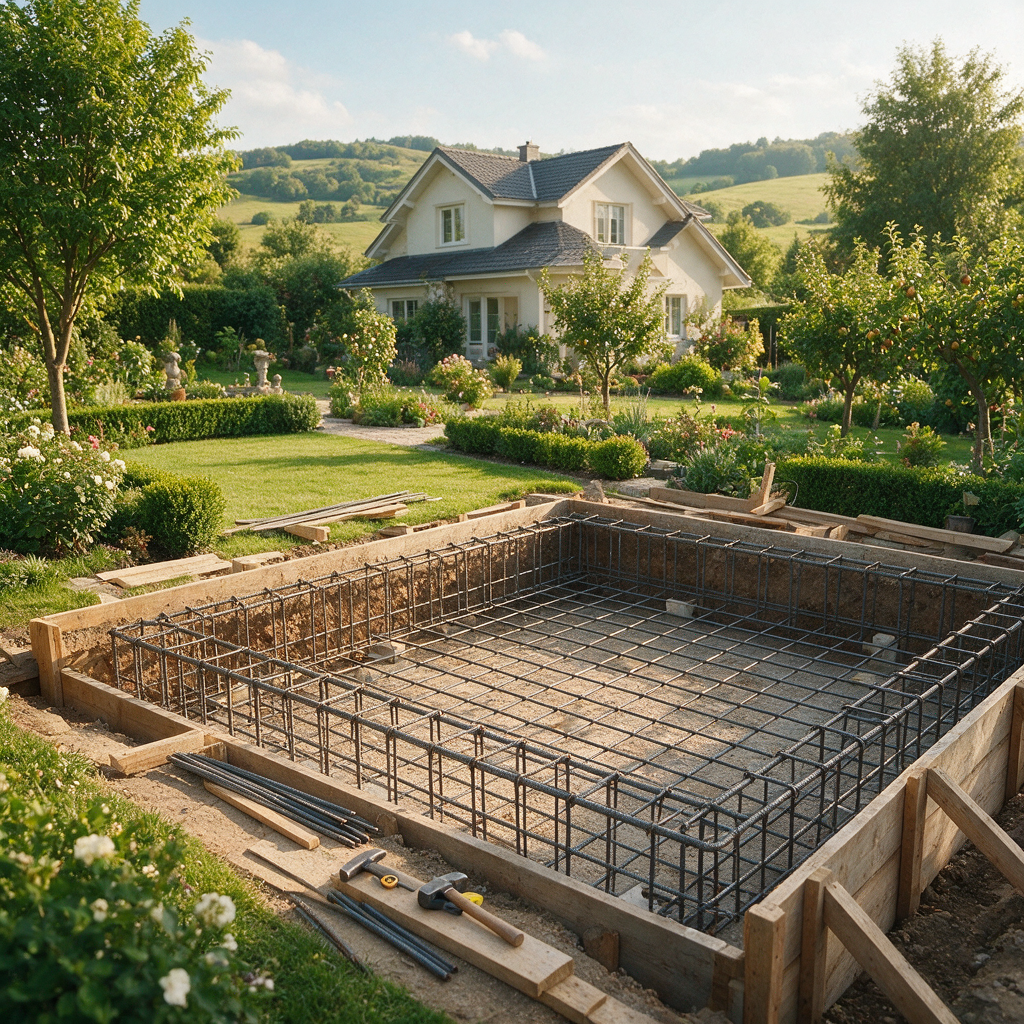

Виды арматуры для фундамента

Рабочая арматура (продольная)

Стандарт для рабочей арматуры фундаментов — класс А400 (AIII), горячекатаная периодического (ребристого) профиля. Нормативный предел текучести — 400 МПа. Ребристый профиль обеспечивает надёжное механическое зацепление с бетоном — стержень не выскальзывает из массива при нагрузке. Именно сцепление рифлёной поверхности с бетоном, а не проволочная вязка, передаёт усилие от арматуры к конструкции.

Гладкая арматура класса А240 (AI) в качестве рабочих продольных стержней не применяется: гладкая поверхность не обеспечивает достаточного сцепления с бетоном, и стержень работает только на трение, которое при циклических нагрузках постепенно снижается. Рабочие диаметры: 12, 14, 16, 18 мм — в зависимости от ширины ленты, нагрузки и расчёта.

Конструктивная арматура (поперечная и вертикальная)

Хомуты и вертикальные стержни каркаса изготавливаются из арматуры класса А240 гладкой или А400 диаметром 6–8 мм. Их функция — не воспринимать растягивающие усилия от нагрузок, а связать продольные пояса в единый пространственный каркас, обеспечить совместную работу верхнего и нижнего поясов при изгибе и зафиксировать геометрию каркаса при заливке и вибрировании бетона. Дополнительно хомуты воспринимают поперечные (срезывающие) усилия в зонах опирания и у углов.

Стеклопластиковая (композитная) арматура

Стеклопластиковая арматура применяется как альтернатива стальной: не корродирует, весит в 4–5 раз меньше, в ряде регионов дешевле стали. Для прямых пролётов ленты и сеток плиты она допустима при наличии проекта с соответствующим подбором диаметра — модуль упругости стеклопластика примерно в 4 раза ниже стали, поэтому диаметр подбирается с запасом. Ключевое ограничение: гнуть стеклопластиковую арматуру на строительной площадке нельзя — только заводские гнутые Г-образные и П-образные элементы. Это означает, что армирование углов и примыканий усложняется и требует заблаговременного заказа фасонных элементов. Для сейсмических районов стеклопластиковая арматура в фундаментах не допускается.

Параметры армирования — что нужно знать до начала работ

Диаметр рабочей арматуры

Минимальный диаметр рабочей арматуры определяется расчётом по СП 63.13330 — площадь сечения продольных стержней должна быть не менее 0,1% от площади поперечного сечения ленты. Для предварительного подбора без расчёта используются конструктивные минимумы:

Рабочая арматура обязательно располагается в двух поясах — нижнем и верхнем. Нижний пояс воспринимает растяжение при прогибе ленты вниз под нагрузкой от здания; верхний — при обратном прогибе вверх при пучении грунта. Убирать верхний пояс нельзя — лента работает в обоих направлениях, особенно в первые годы эксплуатации при сезонных движениях грунта.

Защитный слой бетона

Защитный слой — расстояние от наружной грани арматурного стержня до поверхности бетона. Он защищает арматуру от коррозии и обеспечивает сцепление с окружающим бетоном. Слишком малый защитный слой — главная причина преждевременной коррозии арматуры и отколов бетонного покрытия через 5–10 лет. Нормативные значения:

• Подземные конструкции при наличии бетонной подготовки: 40 мм
• Подземные конструкции без подготовки, прямой контакт с грунтом: 70 мм
• Надземный цоколь: 25–30 мм

Защитный слой обеспечивается пластиковыми фиксаторами — «звёздочками» или «стульчиками» — устанавливаемыми под нижние стержни с шагом 0,8–1,0 м. Укладка арматуры без фиксаторов, на обломки кирпича или деревянные щепки, — грубая ошибка: дерево сгниёт, кирпич — гигроскопичный мостик для влаги к арматуре.

Шаг хомутов

Шаг хомутов не одинаков по всей длине ленты. В рядовых зонах пролётов: 200–300 мм. В зонах углов и примыканий на длине не менее 500 мм в каждую сторону от угла: 100–150 мм. Уменьшенный шаг в угловых зонах — не перестраховка, а конструктивное требование: именно здесь возникают максимальные касательные напряжения, и именно здесь поперечное армирование работает наиболее интенсивно.

Стыковка арматурных стержней

Стержни, более короткие чем пролёт, стыкуются внахлёст без сварки. Минимальная длина нахлёста — 40 диаметров: для А12 это 480 мм, для А14 — 560 мм, для А16 — 640 мм. Стыки соседних стержней одного пояса обязательно разносятся по длине не менее чем на 500 мм: если все стыки окажутся в одном сечении — это зона резкого ослабления, особенно опасная при изгибе. Сварка продольных рабочих стержней А400 на строительной площадке не рекомендуется: нагрев в зоне шва снижает прочность стали и создаёт концентратор напряжений.

Схема армирования ленточного фундамента

Базовая схема каркаса

Стандартный арматурный каркас ленты — пространственная конструкция из двух горизонтальных поясов (нижнего и верхнего), связанных вертикальными и поперечными хомутами. Хомуты придают каркасу пространственную жёсткость и не дают продольным стержням разойтись в стороны при заливке и вибрировании бетона.

Конструкция плитного основания и отличия его армирования — в материале плитный фундамент.

Сборка каркаса на месте — последовательность

1. Нарезать продольные стержни нижнего и верхнего поясов: длина каждого = длина пролёта плюс нахлёсты на стыках (40 диаметров с каждой стороны стыкуемых стержней)
2. Нарезать и согнуть хомуты: внутренний размер хомута = (ширина ленты − 2 × защитный слой) × (высота ленты − 2 × защитный слой); форма — прямоугольная или П-образная с загнутыми концами
3. Установить пластиковые фиксаторы («стульчики») на бетонную подготовку с шагом 0,8–1,0 м; высота фиксаторов = проектному защитному слою снизу
4. Уложить нижние продольные стержни на фиксаторы; проверить защитный слой снизу рулеткой в нескольких точках
5. Нанизать хомуты на нижние стержни с заданным шагом; выставить вертикально; вязальной проволокой зафиксировать в нижних узлах
6. Уложить верхние продольные стержни в верхние углы хомутов; связать все узлы верхнего пояса вязальной проволокой; проверить вертикальность хомутов и общую геометрию каркаса

Армирование при глубоком заложении (более 1,0 м)

При высоте ленты более 0,8–1,0 м в каркас вводятся промежуточные горизонтальные пояса — с шагом по высоте не более 400 мм. Промежуточные пояса выполняются из конструктивной арматуры А400 диаметром 10–12 мм. Это не дополнительные рабочие стержни, а конструктивный элемент: он обеспечивает пространственную жёсткость высокого каркаса при заливке и вибрировании бетона и предотвращает потерю устойчивости хомутов при боковом давлении бетонной смеси.

Как устроить опалубку для высокой ленты — в материале опалубка для фундамента.

Армирование углов и примыканий ленты — критичные узлы

Почему угол — критичная зона

В угловых зонах ленты сходятся нагрузки от двух пролётов и возникают изгибающие моменты сразу в двух направлениях. Концентрация напряжений в углу значительно выше, чем в рядовом пролёте. При правильном армировании эти напряжения воспринимаются загнутыми стержнями с достаточной анкеровкой; при неправильном — угол работает как шарнир и трескается при первой нагрузке или пучении грунта.

Наиболее распространённая и разрушительная ошибка армирования углов — простое перекрещивание прямых стержней без загибов. Такое «армирование» не создаёт никакой связи между пролётами: два прямых стержня, перекрещенных и связанных проволокой, под нагрузкой расходятся — угол раскрывается. Вертикальные трещины в углах фундамента при отсутствии осадки — почти всегда следствие именно этой ошибки.

Правильная схема армирования наружного угла

Правильный узел наружного угла строится так. Продольный стержень нижнего пояса одного пролёта не обрывается у угла — он загибается под углом 90° и уходит в примыкающий пролёт на длину анкеровки. Минимальная длина загиба — 40 диаметров: для А12 это 480 мм, для А14 — 560 мм, для А16 — 640 мм. Аналогично поступают со стержнями второго пролёта — они загибаются в первый. В результате в угловой зоне каждый стержень нижнего пояса загнут и заанкерован в перпендикулярном направлении.

Дополнительный элемент узла — Г-образный усиливающий хомут из А400 диаметром 12–14 мм, охватывающий оба пролёта в угловой зоне. Он устанавливается в нижнем и верхнем поясе. Для верхнего пояса схема зеркальная нижнему: загибы стержней и усиливающий Г-хомут. Шаг обычных хомутов в угловой зоне — 100–150 мм на длине не менее 500 мм в каждую сторону от угла.

Правильная схема армирования Т-образного примыкания

В точке примыкания внутренней несущей стены к наружной возникает аналогичная концентрация напряжений. Правильное решение: стержни внутренней ленты не обрываются на пересечении — они загибаются и входят в наружную ленту на длину анкеровки 40 диаметров. Стержни наружной ленты в зоне примыкания не прерываются и не смещаются — они проходят непрерывно.

Дополнительный элемент: П-образный хомут («шпилька»), охватывающий наружную ленту снаружи и заходящий во внутреннюю с обеих сторон примыкания. Устанавливается в двух уровнях — по нижнему и верхнему поясу. Шаг хомутов в зоне примыкания — 100–150 мм на длине 500 мм в каждую сторону от оси примыкания.

Типичные ошибки армирования углов

• Прямые стержни встык без загибов — не создают связи между пролётами, угол раскрывается
• Загиб только нижнего пояса, верхний — прямой — нарушает симметрию работы угла при обратном изгибе
• Недостаточная длина загиба менее 40 диаметров — анкеровка не обеспечивается, конец стержня вырывается из бетона
• Шаг хомутов в угловой зоне такой же, как в пролёте — зона максимальных напряжений недоармирована по поперечному усилию

Схема армирования плитного фундамента

Базовая схема двух сеток

Армирование плитного фундамента своими руками строится на двух горизонтальных сетках: нижней и верхней. Нижняя сетка воспринимает изгибающие моменты от реактивного давления грунта снизу — особенно в пролётах между стенами, где плита прогибается вниз. Верхняя сетка воспринимает изгибающие моменты от сосредоточенных нагрузок стен и колонн сверху — в зонах опирания стен плита изгибается вверх, растягивается верхняя зона.

Сетки вяжутся из прямых стержней с перевязкой в каждом пересечении или через одно в шахматном порядке — в рядовых зонах допускается вязка через пересечение.

В краевых зонах и у стен — каждое пересечение. Детали конструкции и расчёта плиты — в материале плитный фундамент.

Фиксация расстояния между сетками

Расстояние между нижней и верхней сетками фиксируется вертикальными стержнями-подставками из А400 диаметром 10–12 мм или пластиковыми дистанционными фиксаторами высоты. Шаг фиксаторов высоты — 600–800 мм в шахматном порядке. Нижняя сетка устанавливается на пластиковые «стульчики» с шагом 0,8–1,0 м, обеспечивающие защитный слой 40–50 мм от бетонной подготовки. Наступать на нижнюю сетку при вязке верхней нельзя: фиксаторы деформируются, защитный слой нарушается.

Армирование краёв плиты

По периметру плиты в зоне шириной 600–800 мм от края шаг арматуры уменьшается до 100–150 мм в обоих направлениях — краевые зоны испытывают повышенные изгибающие моменты. Крайние стержни сеток загибаются вертикально по торцу плиты и входят в противоположную сетку: нижние стержни загибаются вверх и доходят до верхней сетки, верхние — вниз до нижней. Это связывает сетки по торцу и предотвращает расслоение края плиты при нагрузке.

Армирование свайного фундамента и ростверка

Арматурный каркас буронабивной сваи — пространственная конструкция из 3–4 вертикальных рабочих стержней А400 диаметром 12–16 мм, равномерно расположенных по окружности. Диаметр окружности расстановки стержней: диаметр сваи минус два защитных слоя по 40 мм. Хомуты — А240 или А400 диаметром 6–8 мм: шаг 200–300 мм в средней части сваи; 100 мм в верхней и нижней части на длине 500 мм от торцов.

Критически важный параметр — длина выпусков арматуры сваи в ростверк. Выпуски должны составлять не менее 40 диаметров рабочего стержня: для А12 — 480 мм, для А16 — 640 мм. Недостаточная длина выпуска — одна из наиболее опасных ошибок: свая и ростверк работают как несвязанные элементы, стык раскрывается при горизонтальных нагрузках и пучении. Армирование ростверка по схеме аналогично ленте: два пояса рабочей арматуры А400, хомуты А240 диаметром 8 мм, защитный слой 40 мм.

Подробности конструкции свайного основания — в материале свайный фундамент.

Вязка арматуры — инструмент и техника

Вязальная проволока или сварка

Для соединения узлов арматурного каркаса фундамента применяется вязальная проволока диаметром 0,8–1,2 мм — отожжённая, мягкая, хорошо скручивающаяся. Сварка рабочих стержней А400 на строительной площадке не рекомендуется по двум причинам: нагрев в зоне шва снижает прочность стали с нормативных 400 МПа до 250–300 МПа; сварной шов — зона концентрации напряжений и ускоренной коррозии. Исключение — заводская контактная точечная сварка на специализированном оборудовании при изготовлении сварных сеток: она допустима и широко применяется.

Важно понимать: вязка проволокой не влияет на несущую способность каркаса и не передаёт усилия между стержнями. Усилие от одного стержня к другому передаётся через бетон — за счёт сцепления ребристой поверхности с массивом. Проволока выполняет единственную функцию: фиксирует геометрию каркаса при заливке и вибрировании бетона, не давая стержням смещаться.

Стоимость арматуры и вязальной проволоки в структуре общих затрат — в материале сколько стоит фундамент для дома.

Способы вязки

Ручная вязка крючком — стандартный способ для частного строительства. Отрезок проволоки длиной 200–250 мм складывается пополам, петля оборачивается диагонально вокруг пересечения двух стержней, затем петля и свободные концы захватываются крючком и скручиваются 2–3 оборота. Проволока не должна торчать в сторону опалубки и в зону защитного слоя — свободные концы загибаются внутрь каркаса.

Вязальный пистолет ускоряет работу в 3–5 раз по сравнению с ручной вязкой. Оправдан при большом объёме — плитный фундамент с двумя сетками или длинная лента с частым шагом хомутов. Пистолет доступен в аренду. Вязать каждое пересечение в рядовых зонах сетки плиты не обязательно: допускается вязка через одно пересечение в шахматном порядке. В угловых и краевых зонах — только каждое пересечение.

Что проверить перед заливкой бетона

1. Защитный слой снизу: пластиковые фиксаторы установлены под нижние стержни с шагом 0,8–1,0 м; расстояние от стержней до подготовки — 40–50 мм
2. Защитный слой с боков: арматура нигде не касается опалубки; расстояние до щитов — не менее 40 мм; установлены боковые дистанционные фиксаторы
3. Диаметры и количество стержней в поясах: соответствуют расчётным данным или конструктивным минимумам из таблицы
4. Армирование углов и примыканий: стержни загнуты, длина загиба — не менее 40 диаметров, шаг хомутов в угловых зонах — 100–150 мм
5. Нахлёсты стержней: длина каждого нахлёста — не менее 40 диаметров; стыки соседних стержней одного пояса разнесены минимум на 500 мм
6. Шаг хомутов по всей длине ленты: в пролётах — 200–300 мм, в зонах углов и примыканий — 100–150 мм на длине 500 мм в каждую сторону
7. Концы вязальной проволоки: загнуты внутрь каркаса, не выходят в зону защитного слоя ни снизу, ни с боков

Типичные ошибки при армировании фундамента

1. Прямые стержни в углах без загибов. Арматура двух пролётов просто перекрещивается в угловой зоне и связывается проволокой. Усилие между пролётами не передаётся. Итог: вертикальные и диагональные трещины в угловых зонах при первой нагрузке или пучении грунта — именно там, где концентрация напряжений максимальна.
2. Недостаточная длина загиба в углах. Стержни загнуты, но длина загиба — 150–200 мм вместо требуемых 480–640 мм. Анкеровка не обеспечена. Итог: под нагрузкой загнутый конец вырывается из бетона — угол раскрывается, несмотря на наличие формального загиба.
3. Одинаковый шаг хомутов по всей длине ленты. В угловых и Т-образных зонах шаг хомутов не уменьшен до 100–150 мм. Итог: недостаточное поперечное армирование в зонах максимальных касательных напряжений — наклонные трещины у углов и примыканий при нагрузке.
4. Арматура без фиксаторов защитного слоя. Нижние стержни уложены прямо на бетонную подготовку или подложены деревянные обрезки. Фактический защитный слой — 5–15 мм. Итог: через 5–10 лет влага достигает арматуры, начинается коррозия. Продукты коррозии занимают объём в 2–3 раза больше металла — защитный слой разрывается изнутри, откалывается.
5. Стыки всех стержней в одном сечении. Все продольные стержни нижнего пояса стыкуются в одном месте — там, где это удобнее всего. Итог: резкое ослабление сечения ленты в точке всех стыков — при изгибе именно здесь возникает трещина.
6. Один пояс арматуры вместо двух. Верхний пояс посчитали лишним: «лента же сверху не нагружена». Уложен только нижний пояс. Итог: при пучении грунта зимой-весной лента изгибается вверх — верхняя зона растягивается, арматуры нет, бетон трескается горизонтальными трещинами у поверхности.
7. Гладкая арматура А240 в качестве рабочей. При покупке перепутали классы или сознательно сэкономили. Итог: гладкая поверхность не обеспечивает механического сцепления с бетоном. При нагрузке стержень не растягивает бетон совместно, а скользит внутри него — эффект армирования кратно снижен.
8. Концы проволоки торчат в защитный слой. После вязки концы проволоки не загнуты внутрь, торчат в сторону опалубки или подготовки. Итог: проволока в 2–3 мм от поверхности бетона корродирует почти сразу. Ржавчина создаёт «дорожку» коррозии к арматурному стержню, ускоряя его разрушение даже при нормальном защитном слое самой арматуры.

Полный разбор ошибок на всех этапах строительства фундамента — в материале ошибки при строительстве фундамента. Гидроизоляция, которая защищает и бетон, и арматуру от внешней влаги, — в материале гидроизоляция фундамента.

Частые вопросы

Какую арматуру использовать для ленточного фундамента — диаметр и класс?

Рабочая продольная арматура — класс А400 (AIII), ребристая. Диаметр зависит от ширины ленты: для ленты до 400 мм — минимум ∅12 мм, по 2 стержня в каждом поясе; для ленты 400–600 мм — ∅14 мм, 2 стержня; для ленты 600–800 мм — ∅16 мм, 3 стержня. Хомуты и конструктивные стержни — А240 или А400 диаметром 6–8 мм. Точный диаметр и количество стержней определяется расчётом по нагрузке от здания и несущей способности грунта.

Как армировать углы ленточного фундамента правильно?

Стержни продольного пояса не обрываются у угла, а загибаются под 90° в примыкающий пролёт на длину не менее 40 диаметров: для А12 — не менее 480 мм, для А16 — не менее 640 мм. Дополнительно в угловой зоне устанавливается Г-образный усиливающий хомут из А400 ∅12–14 мм, охватывающий оба пролёта. Шаг обычных хомутов в зоне угла — 100–150 мм на длине 500 мм в каждую сторону. Схема верхнего пояса — зеркальная нижнему.

Чем вязать арматуру — проволокой или сваркой?

Для монолитных фундаментов частных домов — только вязальной проволокой диаметром 0,8–1,2 мм. Сварка рабочих стержней А400 на строительной площадке не рекомендуется: нагрев снижает прочность стали в зоне шва, шов — концентратор напряжений и ускоренной коррозии. Вязка проволокой не влияет на несущую способность — она только фиксирует геометрию каркаса при заливке бетона. Ускорить работу в 3–5 раз позволяет вязальный пистолет, который можно взять в аренду.

Какой шаг арматуры в сетке плитного фундамента?

Стандартный шаг — 150–200 мм в обоих направлениях для обеих сеток (нижней и верхней). По периметру плиты в зоне 600–800 мм от края — уменьшенный шаг 100–150 мм: краевые зоны испытывают повышенные изгибающие моменты. Диаметр арматуры сеток: 12 мм при толщине плиты 200–250 мм; 14–16 мм при толщине 300–400 мм.

Сколько рядов (поясов) арматуры нужно в ленточном фундаменте?

Два пояса — нижний и верхний — обязательны для любого ленточного фундамента жилого дома. Нижний воспринимает растяжение при прогибе ленты вниз под нагрузкой здания; верхний — при обратном прогибе вверх при пучении грунта. Убирать верхний пояс нельзя: лента испытывает изгиб в обоих направлениях в зависимости от сезона и распределения нагрузок. Для ленты высотой более 0,8–1,0 м добавляются промежуточные конструктивные пояса с шагом по высоте не более 400 мм.

Какой защитный слой бетона нужен для арматуры фундамента?

Для подземных конструкций при наличии бетонной подготовки — 40 мм. При прямом контакте с грунтом без подготовки — 70 мм. Для надземного цоколя — 25–30 мм. Защитный слой обеспечивается исключительно пластиковыми фиксаторами — «звёздочками» или «стульчиками» — устанавливаемыми с шагом 0,8–1,0 м. Подкладывать деревянные щепки или обломки кирпича нельзя: дерево сгниёт, кирпич проводит влагу к арматуре.

Можно ли использовать стеклопластиковую арматуру для фундамента?

Для прямых пролётов ленты и сеток плиты — да, при наличии проекта с подобранным диаметром (модуль упругости стеклопластика в 4 раза ниже стали — диаметр увеличивается). Для угловых узлов и примыканий — только заводские гнутые Г-образные и П-образные элементы, гнуть на месте нельзя. Для сейсмических районов (6 и более баллов) — не допускается. Для стандартного одноэтажного дома на нормальном грунте вне сейсмики стеклопластиковая арматура технически применима, но требует заблаговременного заказа фасонных угловых элементов.

Как рассчитать длину нахлёста при стыковке арматуры?

Длина нахлёста = 40 диаметров рабочего стержня. Для арматуры ∅12 мм — 480 мм; для ∅14 мм — 560 мм; для ∅16 мм — 640 мм. Стыки соседних стержней одного пояса разносятся по длине минимум на 500 мм — нельзя располагать все нахлёсты в одном сечении. Стыковать стержни в зонах максимальных нагрузок (середина пролёта для нижнего пояса, опорные зоны для верхнего) не рекомендуется — переносить стык в менее нагруженную зону.
