Электроснабжение частного дома: подключение и разводка

Технические условия на подключение — с чего начать

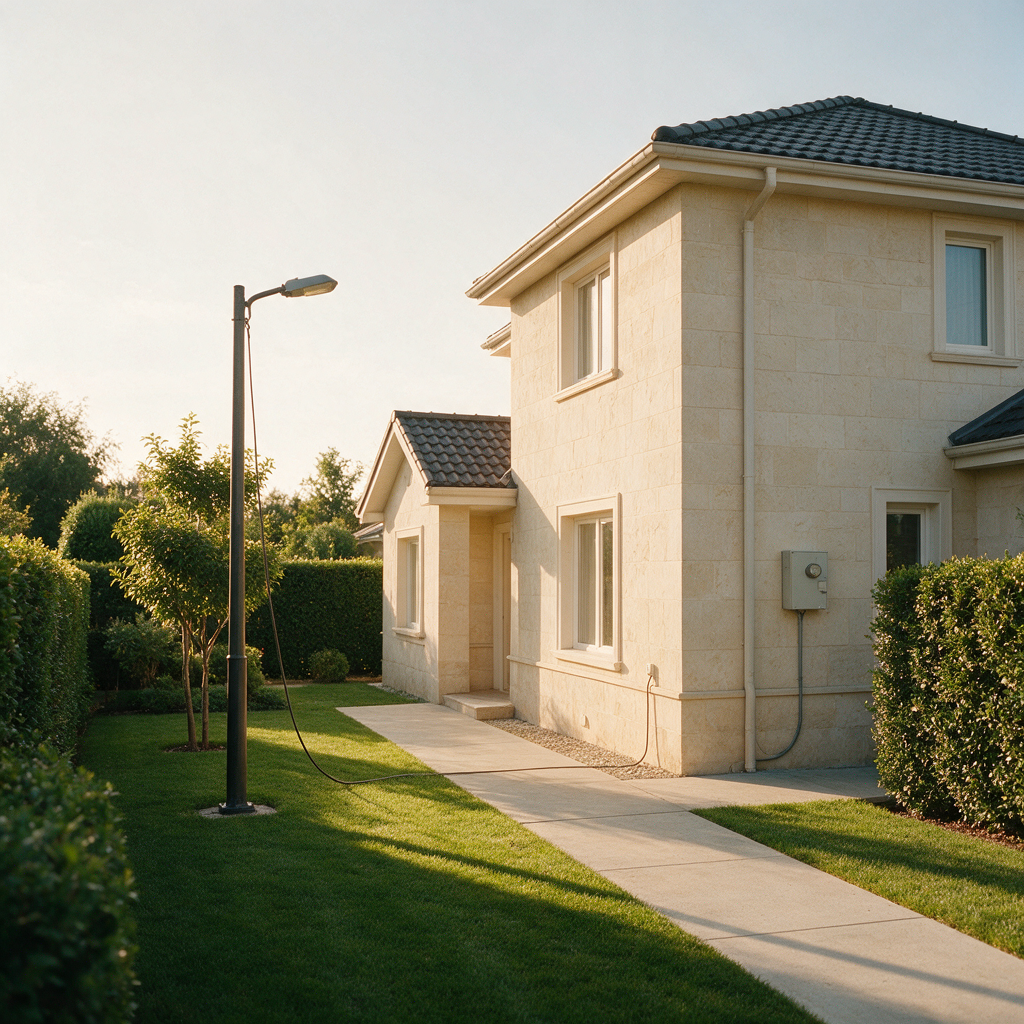

Прежде чем монтировать что-либо, необходимо получить технические условия (ТУ) на подключение к электрической сети от сетевой организации — компании, которая обслуживает линии электропередачи в вашем районе. ТУ определяют: точку подключения (ближайшая опора или комплектная трансформаторная подстанция — КТП), выделяемую мощность, схему подключения (однофазная 220 В или трёхфазная 380 В ), требования к приборам учёта и вводному устройству. Запрос на ТУ подаётся через портал Госуслуг, МФЦ или напрямую в личный кабинет сетевой организации.

Выделяемая мощность — ключевой параметр технических условий. Для частного дома стандартный объём — 15 кВт по однофазному или трёхфазному подключению. При необходимости большей мощности — для электрокотла, электрической плиты или других мощных потребителей — подаётся заявка на увеличение. Стоимость технологического присоединения мощностью до 15 кВт для физических лиц фиксируется льготной ставкой, устанавливаемой ФАС по каждому региону. Срок выдачи ТУ и выполнения подключения — 4–6 месяцев с момента подачи заявки, поэтому обращаться в сетевую организацию нужно заблаговременно — ещё на этапе планирования строительства.

Воздушный или подземный ввод электричества — что выбрать

Воздушный ввод (ВЛИ — воздушная линия изолированная) — прокладка кабеля СИП (самонесущий изолированный провод) от опоры воздушной линии до фасада дома или специальной стойки на участке. Наиболее распространённый и доступный вариант; монтируется быстро — за 1 рабочий день . СИП крепится к фасаду через анкерный кронштейн и спускается к щиту учёта. Минимальная высота прохождения провода над проезжей частью — 6 м , над пешеходными зонами — 3,5 м .

Подземный ввод (КЛ — кабельная линия) — прокладка бронированного кабеля марки ВБбШв или АВБбШв в траншее от опоры или КТП до дома. Более дорогой и трудоёмкий вариант: требует рытья траншеи глубиной 70–80 см с песчаной подушкой и сигнальной лентой. Зато кабель защищён от обрыва при ледяном дожде и ветровой нагрузке и не портит внешний вид фасада. При прокладке под дорогой или отмосткой глубина увеличивается до 100 см , кабель укладывается в трубу.

Щит учёта — что устанавливается на границе участка

Щит учёта (ЩУ) — бокс с прибором учёта (счётчиком) и вводным автоматическим выключателем, устанавливаемый на границе участка или на фасаде дома в месте, доступном для снятия показаний без захода на территорию. Место установки, тип счётчика и порядок пломбировки определяются требованиями сетевой организации в технических условиях. Современные требования предписывают установку счётчиков класса точности 2.0 и выше с возможностью дистанционной передачи показаний — так называемых «умных счётчиков» в рамках системы АИИС КУЭ (автоматизированная информационно-измерительная система коммерческого учёта электроэнергии).

От щита учёта прокладывается кабель до вводного распределительного устройства (ВРУ) — главного щита внутри дома. Этот участок — от счётчика до ВРУ — является зоной ответственности владельца дома: его сечение, марка и способ прокладки определяются расчётом нагрузки. Самостоятельная установка и подключение счётчика запрещены: пломбировку выполняет только представитель сетевой организации. Подробнее о составе и сборке щита — электрощит в частном доме.

Вводное распределительное устройство (ВРУ) — главный щит дома

Что входит в ВРУ

• Вводной автоматический выключатель — отключает всю электроустановку дома одним действием; номинальный ток подбирается по расчётной нагрузке и сечению вводного кабеля
• Реле напряжения (или УЗИП — устройство защиты от импульсных перенапряжений) — защищает всё оборудование дома от скачков и импульсных перенапряжений; особенно актуально для домов, подключённых к воздушным линиям в сельской местности, где скачки напряжения — частое явление
• Групповые автоматические выключатели — по одному на каждую линию (группу): розетки спальни, розетки кухни, освещение первого этажа и так далее. При срабатывании одного автомата остальные группы продолжают работу
• УЗО или дифавтоматы (дифференциальные автоматические выключатели) — устройства защитного отключения; срабатывают при утечке тока на землю и защищают от поражения электрическим током. Обязательны для линий во влажных помещениях (санузел, кухня, котельная) и для линий с мощными стационарными потребителями
• Нулевая шина (N) — точка соединения нулевых проводников всех групповых линий; должна быть изолирована от корпуса щита
• Шина заземления (PE) — точка соединения защитных проводников; соединяется с контуром заземления и с корпусом щита
• DIN-рейки и корпус щита — несущие элементы; размер щита определяется количеством модульных устройств плюс резервные места — минимум 20% запаса для возможного расширения

Количество групп — как определить

Количество групп в щите определяется на этапе проектирования электрики. Принцип прост: каждая группа рассчитана на определённый ток нагрузки и не должна быть перегружена. Для дома 100–150 м² типовое количество групп — 15–25 : отдельные линии на розетки кухни, варочную поверхность, духовой шкаф, стиральную машину, посудомоечную машину, котёл, бойлер, розетки каждой жилой комнаты, освещение по этажам и уличное освещение. Грамотный расчёт групп исключает перегрузку линий и лишние срабатывания автоматов. Подробнее — расчёт электрики в частном доме.

Разводка электрики в частном доме — от щита до розетки

Однофазная или трёхфазная разводка

Однофазная разводка (220 В) — стандарт для большинства частных домов. Все бытовые потребители (розетки, освещение, бытовая техника) подключаются через однофазные автоматы. При трёхфазном вводе нагрузка равномерно распределяется по трём фазам — примерно одинаковое количество групп на каждую фазу — для предотвращения перекоса.

Трёхфазное подключение (380 В) целесообразно при наличии мощных трёхфазных потребителей — электрокотла мощностью более 12 кВт , промышленного станка или насосной установки. Бытовые потребители при этом остаются однофазными. Трёхфазный ввод также позволяет распределить суммарную нагрузку по трём фазам, снизив ток и потери в каждом проводнике. Если мощных трёхфазных потребителей нет, однофазного ввода достаточно.

Марки кабелей и сечения

Для внутренней разводки в частном доме применяется медный кабель ВВГнг-LS (негорючий, с пониженным дымовыделением при горении) или NYM . Алюминиевый кабель во внутренней разводке жилых домов не применяется: он более хрупкий, требует специальных клемм и менее надёжен в соединениях. Сечение кабеля подбирается исходя из тока нагрузки конкретной линии:

Способы прокладки кабелей

• Скрытая прокладка в штробах — кабель укладывается в штробу (канавку в стене), фиксируется и закрывается штукатуркой. Наиболее распространённый способ в домах из газобетона, кирпича и монолита; выполняется строго до штукатурных работ
• Прокладка в гофротрубе — кабель в защитной гофрированной трубе ПВХ; применяется в штробах, под стяжкой в полу и в пустотах перекрытий. Гофра облегчает замену кабеля в будущем без вскрытия стен
• Открытая прокладка в кабель-каналах — пластиковые короба на поверхности стен; применяется в деревянных домах (где штробление нежелательно по конструктивным соображениям) или в технических и хозяйственных помещениях
• Прокладка в трубах в монолите или под стяжкой — металлические или ПВХ-трубы, замоноличиваемые в стяжку или бетонные конструкции; обеспечивает максимальную механическую защиту и возможность замены кабеля без вскрытия пола

Заземление и защитные системы

Заземление — обязательный элемент электроустановки частного дома. Обеспечивает безопасный отвод тока при повреждении изоляции: при пробое тока на металлический корпус электроприбора заземлённый корпус не становится опасным, а ток утечки отводится в землю и вызывает немедленное срабатывание УЗО. В частных домах наиболее распространены две системы: TN-C-S (заземление на вводе с разделением PEN-проводника на нулевой N и защитный PE) и TT (собственный независимый контур заземления). Выбор системы зависит от состояния существующих сетей и указывается в технических условиях сетевой организации.

Контур заземления — металлические электроды, заглублённые в грунт и соединённые между собой стальной полосой. Классическая конфигурация — треугольник из трёх электродов длиной 2,5–3 м , соединённых полосой сечением 40×4 мм ; современная альтернатива — модульное глубинное заземление из одного электрода длиной 9–15 м , не требующее большой площади. Сопротивление контура заземления должно составлять не более 30 Ом для системы TT и не более 10 Ом для системы TN-C-S; измеряется специальным прибором после монтажа. Подробнее — заземление в частном доме.

Слаботочные системы — интернет, телевидение, сигнализация

Слаботочные системы прокладываются одновременно с силовой электрикой — до штукатурки и стяжки. Кабели слаботочных систем прокладываются в отдельных трассах, не совмещаясь с силовыми: минимальное расстояние — 10 см для снижения электромагнитных помех. Планировать расположение точек подключения нужно до начала черновых работ — иначе придётся тянуть кабели открыто по готовым стенам.

• Интернет (локальная сеть) — кабель витая пара UTP Cat 5e или Cat 6 от роутера до каждой точки подключения: рабочий кабинет, гостиная, спальни. Проводная точка обеспечивает стабильное соединение без потерь сигнала через стены и перекрытия — в отличие от Wi-Fi
• Телевидение — коаксиальный кабель от антенного усилителя, ресивера или спутниковой антенны до мест установки телевизоров
• Охранная сигнализация — кабели от датчиков движения, датчиков открытия дверей и окон, сирены до центрального блока управления сигнализацией
• Видеонаблюдение — кабели от видеокамер на периметре участка и у входной группы до видеорегистратора; при IP-камерах — витая пара UTP
• Умный дом — шина управления или дополнительные кабели для датчиков, исполнительных устройств и контроллеров при наличии системы автоматизации здания

Последовательность монтажа электроснабжения

Временное электроснабжение на период строительства

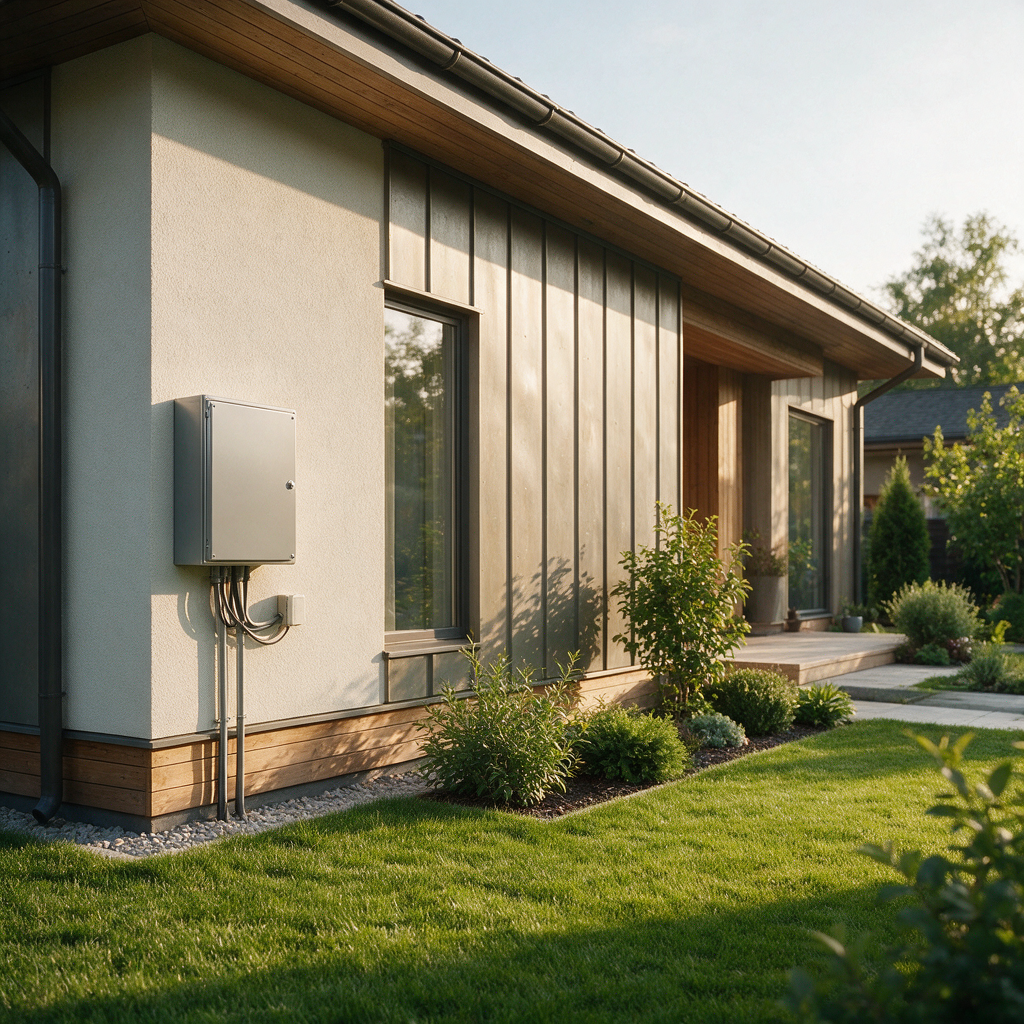

До начала строительных работ на участке организуется временное подключение — отдельный счётчик и вводной автомат на временном щите, от которого питается электроинструмент и освещение стройплощадки. Временное подключение выполняется по согласованию с сетевой организацией и оформляется отдельным договором; после завершения строительства демонтируется. Ориентировочные расходы на временное электроснабжение — 10 000–30 000 ₽ в зависимости от запрашиваемой мощности и срока строительства.

Этапы монтажа постоянной электрики

1. Проектирование — до начала любых черновых работ. Разработка плана расположения розеток, выключателей и светильников по каждому помещению; однолинейная схема щита; расчёт нагрузок и сечений кабелей; спецификация материалов. Без проекта невозможно грамотно определить количество групп, подобрать сечения кабелей и правильно спланировать трассы. Подробнее о проектировании — проектирование дома.
2. Ввод в дом и монтаж щита учёта — на этапе возведения стен или фундамента. Подземный ввод прокладывается в траншее с выходом через фундамент — до заливки отмостки и бетонной подготовки. Воздушный ввод монтируется после возведения стен и установки кронштейна на фасаде. Щит учёта устанавливается сетевой организацией после монтажа ввода.
3. Прокладка скрытых трасс — строго до штукатурки и стяжки. Штробление стен; укладка гофротруб; протяжка кабелей; закладка труб в полу до заливки стяжки; установка подрозетников и монтажных коробок заподлицо с плоскостью будущей штукатурки. Одновременно прокладываются все слаботочные трассы.
4. Сборка ВРУ и подключение групп — после завершения штукатурных работ. Монтаж корпуса щита; установка на DIN-рейки автоматов, УЗО и реле напряжения; подключение кабелей групп; монтаж контура заземления и подключение шины PE. Одновременно выполняется монтаж всех открытых участков кабельных трасс.
5. Пуско-наладка и проверка — до чистовой отделки. Прозвонка всех линий на целостность и отсутствие коротких замыканий; измерение сопротивления изоляции кабелей; проверка сопротивления контура заземления; пробное включение щита и проверка работы всех защитных устройств.
6. Финишный монтаж — после чистовой отделки стен и потолков. Установка розеток, выключателей, светильников; подключение стационарного оборудования (котёл, бойлер, вытяжка, электроплита); финальная проверка системы.

Общая последовательность строительства — в материале этапы строительства дома.

Ориентировочная стоимость электроснабжения частного дома

Стоимость электроснабжения «под ключ» складывается из стоимости материалов (кабель, щит, автоматы, розетки, светильники) и стоимости работ. Материалы, как правило, составляют 40–60% от общей стоимости. Экономия на кабеле — занижение сечения относительно расчётного — или на защитных устройствах (отсутствие УЗО, реле напряжения) является одной из наиболее распространённых и потенциально опасных ошибок при монтаже электрики в частном доме.

Ориентировочные стоимости для дома 100–150 м² в средней полосе России:

Цены ориентировочные. Реальная стоимость зависит от региона, конкретного исполнителя, площади дома и состава выбранных решений. В Москве и Московской области стоимость работ выше приведённых диапазонов на 30–60%.

Что нельзя делать самостоятельно

Часть электромонтажных работ допустима для самостоятельного выполнения при наличии базовых навыков; другая часть требует допуска к работе в электроустановках и выполняется только специализированными организациями. Важно понимать эту границу до начала работ.

Допустимо своими руками:

• Штробление стен и прокладка гофротруб
• Протяжка кабелей в гофре по уже смонтированным трассам
• Установка подрозетников и монтажных коробок
• Монтаж финишных изделий: розеток, выключателей, светильников — при полностью обесточенной линии
• Земляные работы при подземном вводе (рытьё траншеи)

Только специалистами с допуском к электроустановкам:

• Подключение к воздушной линии и монтаж ввода — любой вариант
• Установка и пломбировка счётчика — исключительно представитель сетевой организации
• Сборка и подключение ВРУ — при отсутствии опыта работы с электроустановками
• Измерение сопротивления изоляции и сопротивления заземления — требует специального оборудования и квалификации
• Оформление акта ввода электроустановки в эксплуатацию

О том, как выбрать надёжного подрядчика для электромонтажных работ и что проверить при приёмке, — подбор подрядчика.

Частые вопросы

Как подключить электричество к частному дому — с чего начать?

Первый шаг — подать заявку на технологическое присоединение в сетевую организацию, обслуживающую линии в вашем районе. Это делается через портал Госуслуг, МФЦ или личный кабинет сетевой организации. В заявке указывается запрашиваемая мощность и желаемая схема подключения. После рассмотрения заявки вы получите технические условия, в которых будет указана точка подключения, требования к вводу и прибору учёта. Срок от подачи заявки до фактического подключения — 4–6 месяцев , поэтому начинать процесс нужно заблаговременно.

Сколько стоит подключение электричества к частному дому?

Технологическое присоединение мощностью до 15 кВт для физических лиц оплачивается по льготной ставке, устанавливаемой ФАС для каждого региона — как правило, это небольшая фиксированная сумма. Основные расходы — монтаж ввода (воздушного — 15 000–40 000 ₽ , подземного — 40 000–120 000 ₽ ), щит учёта со счётчиком ( 10 000–25 000 ₽ ) и внутренняя разводка по дому ( 200 000–500 000 ₽ для дома 100–150 м²). Итого «под ключ» — 300 000–700 000 ₽ .

Что лучше — воздушный или подземный ввод электричества?

Зависит от приоритетов. Воздушный ввод дешевле ( 15 000–40 000 ₽ ) и монтируется за один день, но провод виден на фасаде и уязвим при ледяном дожде и сильном ветре. Подземный ввод дороже ( 40 000–120 000 ₽ ), требует рытья траншеи, но полностью скрыт, надёжнее и не портит внешний вид участка. При наличии бюджета и длинном расстоянии от опоры до дома — подземный ввод предпочтительнее. При ограниченном бюджете или коротком расстоянии — воздушный вполне оправдан.

Какой кабель использовать для разводки в частном доме?

Для внутренней разводки — медный кабель ВВГнг-LS (негорючий, с пониженным дымовыделением) или NYM . Сечение зависит от линии: освещение — 1,5 мм² , розетки — 2,5 мм² , мощные потребители (варочная поверхность, духовой шкаф) — 4–6 мм² . Алюминиевый кабель во внутренней разводке жилых домов не применяется.

Нужно ли разрешение на электромонтаж в частном доме?

Для выполнения внутренних электромонтажных работ специального разрешения не требуется. Однако подключение к внешней сети (монтаж ввода) и установка счётчика выполняются только сетевой организацией или подрядчиком с соответствующим допуском. Электроустановка вводится в эксплуатацию с оформлением акта — этот документ потребуется для заключения договора электроснабжения.

Сколько розеток нужно в частном доме?

Нормативный минимум по старым советским нормам — 1 розетка на 6 м² — давно устарел. Практический ориентир для современного дома: кухня — 8–12 розеток (техника, рабочая зона, остров); гостиная — 6–8; спальня — 4–6; санузел — 2 (влагозащищённые, не менее 60 см от душа); рабочий кабинет — 6–8. Розеток лучше заложить с запасом: добавить розетку после отделки несравнимо дороже, чем предусмотреть лишний подрозетник при монтаже.

Что такое УЗО и обязательно ли его ставить?

УЗО — устройство защитного отключения — срабатывает при появлении тока утечки на землю (например, при повреждении изоляции или касании человека к токоведущей части). Отключает линию за 0,02–0,03 секунды — быстрее, чем успевает развиться фибрилляция сердца. Юридически обязательным УЗО является для розеток в ванных комнатах, душевых, помещениях с бассейном и наружных розеток. На практике установка УЗО или дифавтоматов на все группы — стандартная и обоснованная практика для частного дома.

Можно ли в частном доме делать проводку алюминиевым кабелем?

Нет. Алюминиевый кабель во внутренней разводке жилых домов не применяется: он хрупкий, окисляется в местах соединений, требует специальных клемм и регулярной подтяжки контактов. ПУЭ (Правила устройства электроустановок) допускают алюминиевые кабели сечением от 16 мм² для магистральных линий, но не для групповой разводки по помещениям. Для внутренней разводки — только медный кабель.

Как рассчитать мощность для частного дома?

Суммарная установленная мощность определяется по перечню всех потребителей с учётом их мощности и режима работы. К сумме применяется коэффициент спроса (0,5–0,7) — не все приборы работают одновременно на полной мощности. Для дома 100–150 м² с электрической плитой, бойлером, системой отопления и стандартным набором бытовой техники расчётная мощность, как правило, составляет 10–15 кВт . Подробный расчёт — расчёт электрики в частном доме.

Нужна ли трёхфазная электрика в частном доме?

Трёхфазное подключение оправдано при наличии трёхфазных потребителей — электрокотла мощностью более 12 кВт , трёхфазного насоса или станка. Для дома с газовым отоплением, стандартной бытовой техникой и электрической варочной поверхностью до 7 кВт — однофазного подключения 220 В на 15 кВт достаточно. Трёхфазный ввод при отсутствии трёхфазных потребителей не даёт практического преимущества перед однофазным, но усложняет щит и схему разводки.
